PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio.
Condividi su Facebook Condividi su Twitter Condividi su Pinterest Condividi su Google+
Anno: 2015
Area: Lavori privati
Periodo Realizzazione: da Ottobre 2015 a Ottobre 2015
Committente: Impresa Ediltec di Montesilvano (Pe), via Nilo.
Incaricato: Ing. Claudia Mancinelli
Ubicazione: Pescara
Relazione: IDENTIFICAZIONE TIPOLOGIA PONTEGGIO:
Si utilizzano ponteggi a telai prefabbricati della ditta CON.DOR a telai prefabbricati tipo BOCCOLE 105 a Perni, munito di Autorizzazione Ministeriale 22846/0M del 09/12/1991 e schemi di montaggio tipo, che saranno conservati in cantiere a disposizione delle autorità competenti.

CARATTERISTICHE PRINCIPALI:
Il cantiere riguarda il piano attico (quinto piano) di una palazzo abitato sito in Pescara nei pressi del lungomare nord.
Al piano attico sono in corso lavori di manutenzione straordinaria, che saranno interrotti per l’esecuzione dei lavori condominiali in copertura.
Al piano c’è un’ampio terrazzo/balcone che circonda il perimetro dell’edificio e pertanto il ponteggio verrà basato su questo piano per servire il sovrastante piano della copertura intressato dai lavori e fornire l’adeguata protezione contro la caduta sul terrazzo o la caduta di oggetti su strada. Di fatto ognuno dei quattro prospetti del piano attico sarà dotato di un unico piano di lavoro a quota circa 2,40ml dal poano del terrazzo.
Vi è un'unica zona in corrispondenza dell’angolo Sud, dove sono stati fatti dei raccordi con tubi e giunti e piani in tavole di legno in quanto non vi erano le distanze per allestire il piano di lavoro con i pianali in acciaio conformi.
Note: Oltre al ponteggio di servizio e sicurezza montato in copertura, si è dovuto prevedere anche un castelletto di salita dal piano strada al ponteggio in copertura per garantire dei percorsi riservati ai lavoratori impegnati in copertura.
galleria fotografica

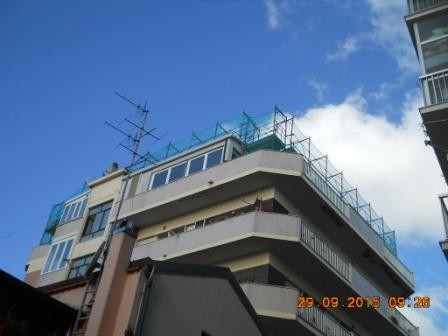

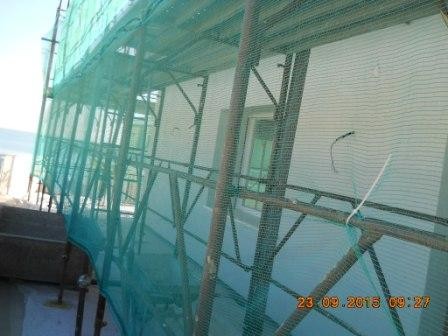

PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Vista dal basso del ponteggio in copertura, lato est. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Vista dal basso del ponteggio in copertura, lato ovest. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Vista dal terrazzo ultimo piano del ponteggio in copertura. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Ancoraggio del ponteggio alla struttura in c.a. dell'edificio. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Piano di calpestio del ponteggio in copertura.

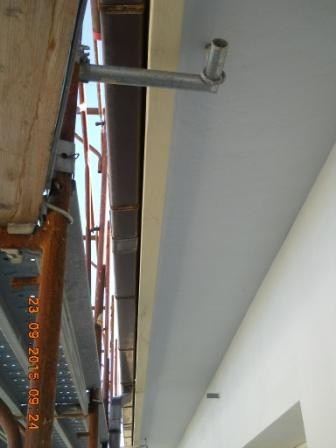

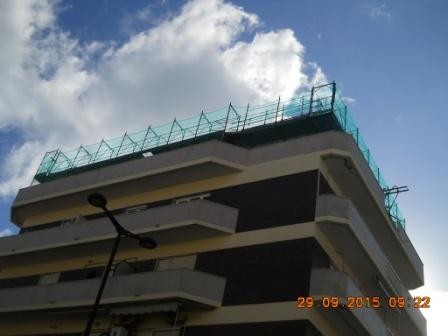

Vista dal basso del ponteggio in copertura, lato est. Vista dal basso del ponteggio in copertura, lato ovest. Vista dal terrazzo ultimo piano del ponteggio in copertura. Ancoraggio del ponteggio alla struttura in c.a. dell'edificio. Piano di calpestio del ponteggio in copertura.

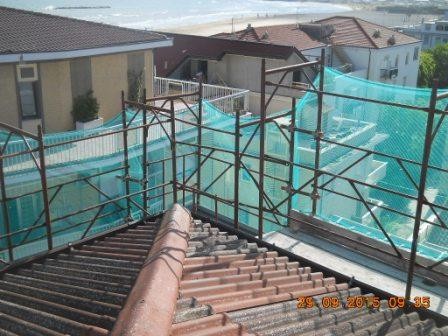

PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Vista dalla copertura del ponteggio. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Vista dalla copertura del ponteggio. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Particolare dell'accesso al ponteggio di copertura dal castelletto di salita. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Realizzazione del castelletto di salita. PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Castelletto di salita.

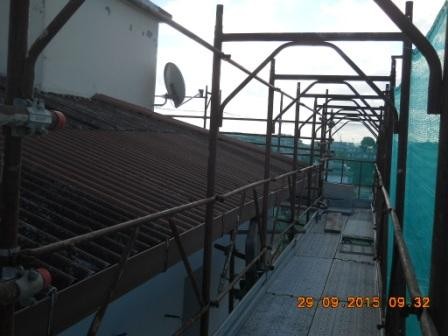

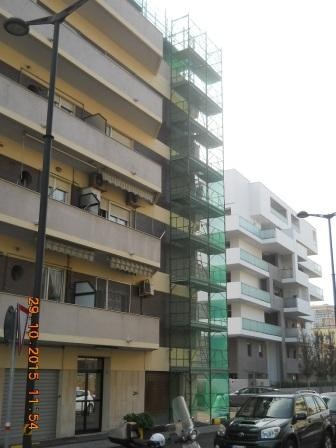

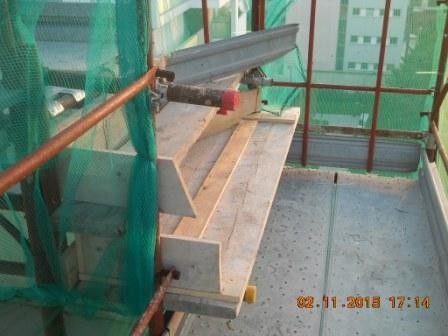

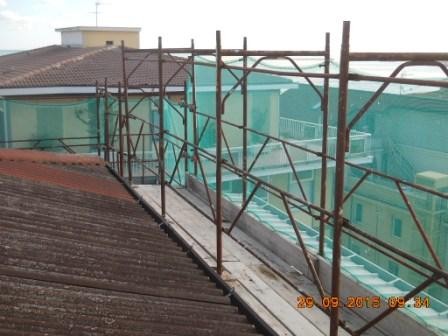

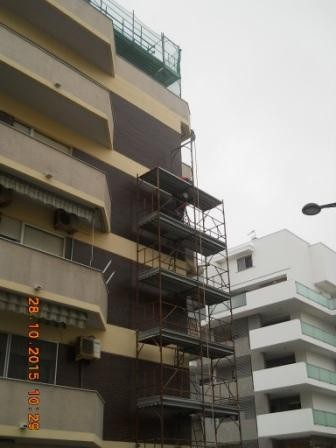

Vista dalla copertura del ponteggio. Vista dalla copertura del ponteggio. Particolare dell'accesso al ponteggio di copertura dal castelletto di salita. Realizzazione del castelletto di salita. Castelletto di salita.
PiMUS. Piano di Montaggio, Uso e Smontaggio ponteggi (ai sensi dell’art. 136, comma 1 del D.Lgs. 81/08) per i lavori di manutenzione straordinaria per rimozione amianto e rifacimento della copertura in lamiera coibentata del condominio. - Castelletto di salita e ponteggio di copertura.

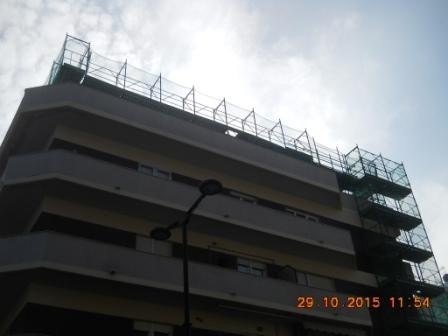

Castelletto di salita e ponteggio di copertura.
